進氣道：戰機“呼吸系統”演變史
■張小博 馬海航 朱鵬豪
當一架戰機以超音速的速度呼嘯而過時，或許很少有人會注意到機身上那些形狀各異的“大嘴”——進氣道。
正是這些看似簡單的開口，承載著人類超越速度的智慧。作為發動機的“呼吸系統”，進氣道肩負著在戰機高速飛行中捕獲空氣、馴服激波等重任，其性能優劣直接決定戰斗機的速度極限、機動能力與隱身性能。
進氣道設計技術的持續發展，不僅推動了航空技術的進步，也見證了人類對速度與效率的不懈追求。
本期，讓我們一起回顧戰斗機進氣道的演變史，看看它如何從一個普通的空氣通道，一步步演變?yōu)槿缃裰悄芨咝У摹昂粑到y(tǒng)”。

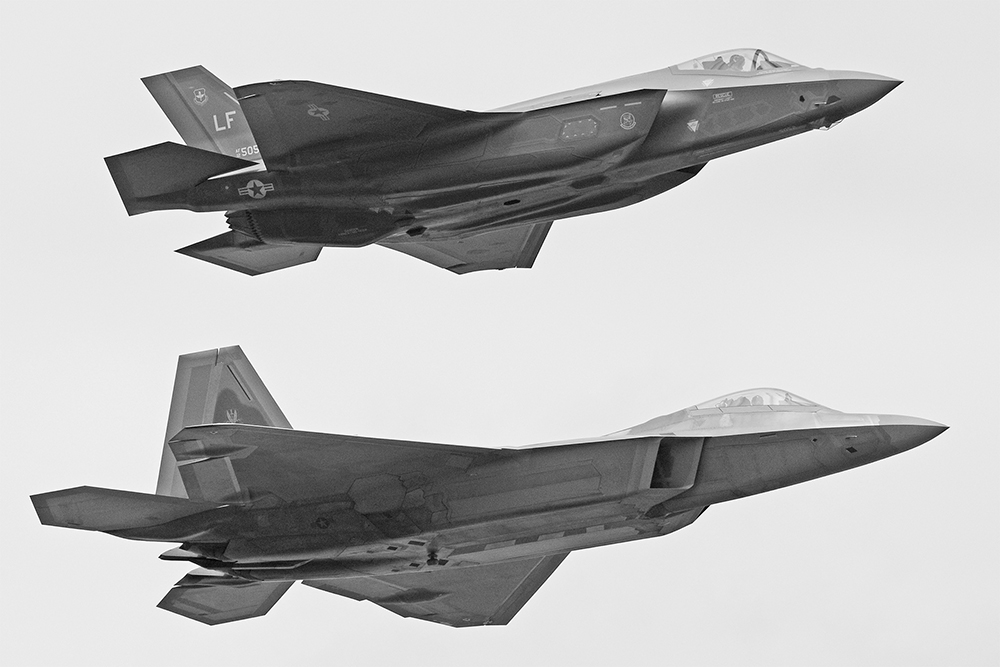

F-35戰機（上）和F-22戰機（下）進氣道的設計不同。供圖：陽明
亞音速時期的經典布局
戰機進氣道的誕生，離不開第一架噴氣式飛機的問世。
從飛機誕生之日起，提高飛行速度、飛行高度和載重量就一直是人們研制新飛機所追逐的目標。然而，到了20世紀30年代，飛機的速度一直徘徊在每小時700千米左右，這差不多是裝有活塞式發動機和螺旋槳的飛機的極限。用蘇聯著名飛機設計師雅科夫列夫的話說，飛機速度的突破已經到了“山窮水盡”的地步。
噴氣時代的到來，使飛機的發展“柳暗花明”。噴氣時代的標志，便是用渦輪噴氣式發動機作為新型動力裝置。
渦輪噴氣式發動機的原理為：空氣從飛機進氣道進入發動機，先經壓氣機壓縮后進入燃燒室與燃料混合燃燒；膨脹的燃?xì)膺M(jìn)入渦輪并推動其旋轉，使與渦輪同軸的壓氣機正常工作；從渦輪流出的燃?xì)饨?jīng)尾噴管膨脹后向后高速噴出，從而產生巨大的反作用力推動飛機前進。
1939年，世界上第一架噴氣式飛機——HE-178首飛成功。隨著越來越多的噴氣式飛機翱翔藍天，科研人員不得不面對一個全新的挑戰：飛行的速度越來越快、飛行高度越來越高，如何保證飛機不受飛行環境的影響，仍能自由順暢地工作？
在這樣的背景下，進氣道的作用凸顯出來。
戰斗機發動機如同一個高速運轉的熔爐，需要持續、穩定且足量的空氣作為原料。打個比方，這就像運動員在高原跑步，盡管體能訓練得很好，但是氧氣不足，還是會在跑步時感覺力不從心。
而進氣道，正是為發動機運輸這些空氣原料的通道。
作為連接飛機外部氣動環境與發動機內部燃燒過程的關鍵橋梁，進氣道的設計是空氣動力學、結構力學、材料科學等的綜合體現。
一方面，在戰機起飛、爬升等狀態下，進氣道盡可能平穩地將大量空氣運輸至發動機燃燒室，發動機燃燒燃料時需要大量氧氣，這些氧氣就來自進氣道吸入的空氣；另一方面，進氣道能在戰斗機不同的飛行狀態下，提供發動機所需要的精確空氣流量，保證噴氣式發動機中壓氣機部件能夠穩定工作。如果空氣流量不足，這會導致發動機推力下降甚至熄火，而流量過大則可能造成阻力增加或發動機喘振。
在亞音速時代，戰斗機進氣道總體呈現結構輕便、制造簡單的特點：為了減小阻力，進氣道內部的設計盡量保持平直，減少彎折，最大程度減小氣流摩擦和分離帶來的能量損失。
進氣道入口邊緣設計得圓潤厚實，圓鈍的邊緣能平穩地引導氣流，避免在戰機起飛等大功率狀態下，氣流在入口處發生分離，發動機“喘不上氣”……
一般而言，亞音速進氣道主要有兩種經典布局——
機頭式進氣道。這是亞音速時代最為普遍的一種進氣道設計方式。進氣道位于戰斗機最前端，正對氣流方向，運輸空氣的路徑短，效率高。在所有飛行姿態下，發動機都能獲得持續均勻的空氣供應。
在采用該布局的戰機中，其中較為著名的代表機型是蘇聯的第一架噴氣式戰機米格-9。
該戰機將進氣道布設在飛機頭部，能夠獲得平順充足穩定的氣流，保證發動機的進氣效率，避免其喘振停車，使發動機發揮出最好的性能。
不過，這一布局方式使飛機無法在機鼻安裝大型雷達。此外，如果遇到特殊情況飛機極端抬頭，氣流可能無法順暢地進入進氣道。
機身兩側進氣道。隨著發動機推力不斷增大，進氣道的長度不再是主要考慮因素，進氣道逐漸從機頭位置向后移動。
機身兩側進氣道通常位于駕駛室后方，位于機身中部或者前機身兩側。
此時發動機多采用后置方案安裝在機身尾部，座艙也可以前移至機頭，使得整個戰機的氣動外形更加流線化，提升了戰斗機的機動性。例如采用了該種進氣道的米格-15戰斗機，憑借優異的機動性在抗美援朝戰場上大放異彩，開辟出享譽戰史的“米格走廊”。
亞音速時代的進氣道以簡潔、高效、可靠的特點，服務于噴氣式戰斗機的“童年期”。然而，當飛行員們渴望突破音障，追求更高速度時，簡單的亞音速進氣道變得力不從心：當戰機接近或超過音速時，進氣道前方會產生強烈的正激波。
挑戰催生變化。在這一背景下，性能更為多樣的超音速時期的進氣道應運而生。
超音速時期的簡約設計
到了20世紀五六十年代，超音速戰機逐步成為空戰場上的主角。
為了滿足不同飛行速度下發動機的進氣流量需求，超音速時期的戰機進氣道設計也隨之做出了改變：進氣道增加了相應的空氣流量調節裝置。
這一調節裝置，可以類比為人們通過調節呼吸，以滿足身體氧氣需求的過程。
按照調節裝置形狀的不同，超音速戰機最早裝備的進氣道，一般可以分為兩種——
錐體調節式進氣道。這種進氣道的中心有一個尖錐，在調節裝置的驅動下可以前后移動，改變進氣道與尖錐之間的進氣面積，進而改變進氣道的進氣量。
采用這種進氣道的典型代表是美國的SR-71“黑鳥”偵察機。憑借飛行速度達到3馬赫、飛行高度達到30000米，該偵察機成為冷戰時期美國執行偵察任務的利器。
斜板調節式進氣道。這種進氣道布局了一片或多片傾斜的矩形板，工作原理與錐體調節式類似，通過斜板的上下移動來改變進氣道的進氣量。
采用這種進氣道的典型代表是俄羅斯的蘇-27“側衛”戰斗機。該戰機憑借優異的氣動性能、近戰格斗性能，成為俄羅斯戰機設計史上一顆耀眼的明星。
與亞音速時期的進氣道相比，超音速時期的這些調節式進氣道，解決了戰機在超音速飛行時氣流速度不穩定和壓力過大等問題，但與之相應，調節裝置也帶來了結構復雜、重量較大、故障率高等新的問題，增加了戰機維護保障的工作量。
后來，得益于計算流體力學（CFD）和試驗技術發展，研究人員設計出了既滿足超音速飛行時的氣流要求，又不需要調節裝置的進氣系統——這就是目前最先進的第三代進氣道。
一般而言，第三代進氣道主要包括后掠雙斜面（CARET）超音速進氣道和無附面層隔道（DSI）超音速進氣道。
應用雙斜面超音速進氣道的代表戰機，是世界上第一款五代機——美國F-22戰機。該進氣道利用相關技術設計出2個三維斜面，沿著進氣道的分布合理分配氣流速度，進而使超音速氣流以較小的損失減速至亞音速氣流。
應用無附面層隔道超音速進氣道的代表機型，則是美國的另一款五代機——F-35戰機。在設計時，該進氣道進口處設有一個“鼓包”，這個“鼓包”既可以將超音速氣流以較小的損失降為亞音速氣流，還可以將低速的空氣“推離”進氣口，保證后方發動機高效工作。
值得注意的是，這兩種進氣道雖然設計結構不同，但均具有結構簡單、重量輕、工作穩定可靠、迎風阻力小、隱身效果好、維護費用低等特點，成為當前戰機進氣道發展的主流方向。
更智能高效的發展方向
戰機進氣道不僅僅是一個簡單的空氣“入口”，更是飛機推進系統高效、穩定、安全工作的核心關鍵子系統之一。
隨著航空技術的持續發展，寬速域、廣空域、高智能、強隱身戰機或?qū)㈥懤m(xù)邁上航空舞臺。作為飛機的“呼吸系統”，進氣道的未來發展也必將與之契合，向著更加智能高效的方向不斷前行。
一是高超音速進氣道。
在航空領域，高超音速飛行一般指速度超過5倍音速的飛行。高超音速飛行條件下，進氣道需要通過復雜的氣動設計來實現超高速氣流的低損失減速，同時，進氣道的材料和結構還需具備承受高溫高壓的能力。
例如，美國X-43A無人飛行器在試飛中創造了9.7馬赫的飛行速度，這一次試飛，為飛行器開展寬速域發動機應用和未來更高馬赫數下進氣道的技術探索，都提供了啟示。
二是高智能化進氣道。
隨著人工智能等技術的發展，未來的進氣道也有望變得更智能。當傳感器實時監測到進氣口的氣流狀態和發動機的工作狀態，利用人工智能與控制技術，系統可以同步開展智能化進氣道設計，實時、精確、智能地調整進氣道的幾何形狀，自動優化氣流分布，以更好地滿足寬速域、廣空域下進氣道與發動機的“相容性”，幫助發動機更高效地運轉。
三是高隱身化進氣道。
在未來戰場上，戰機進氣道的隱身性能同樣重要。隨著雷達隱身技術成為現代戰機的關鍵需求，進氣道設計成為降低雷達反射截面積的重點。
據悉，通過持續優化進氣道空氣動力學特性，引入等離子體等先進隱身技術最新研究成果，研究低散射率的新型材料和結構，未來或能在實現輕量化設計的同時不斷提升進氣道的隱身能力，拓展戰機的戰場生存力。例如，近期受關注的美國六代機F-47，或以其先進的進氣道隱身設計，推動整個戰機隱身性能的提升。
從亞音速進氣道到超音速進氣道，再到未來滿足各種極限要求的智能化進氣道，戰斗機進氣道正朝著更高性能、更隱身化、更輕量化等方向發展，以滿足未來先進航空飛行器和空天飛行器的需求。
